Macchine CNC per sbarre di inverter fotovoltaici: guida alla produzione

La produzione di inverter fotovoltaici può richiedere conduttori rigidi in rame o alluminio con fori di collegamento punzonati, pieghe controllate e superfici di contatto protette. Le macchine CNC rendono queste operazioni più ripetibili, ma la scelta deve partire dalla famiglia di pezzi approvata, non soltanto dalla potenza dell’inverter o dalla taglia dell’impianto.

Il progettista dell’inverter resta responsabile di dimensionamento, sovratemperatura, coordinamento dell’isolamento, distanze e validazione del prodotto. Il costruttore della macchina deve invece dimostrare che il processo proposto realizza geometria e superficie specificate con costanza misurabile.

Stabilire quali conduttori lavorare sulla macchina

Separare anzitutto le sbarre rigide dalle altre costruzioni. Una cella CNC di punzonatura, cesoiatura o piegatura può essere adatta a barre piene di rame e alluminio, ma non sostituisce automaticamente i processi per sbarre laminate, trecce flessibili, terminali sottili stampati, assiemi saldati, pezzi rivestiti o conduttori isolati.

Prima dell’offerta preparare una matrice:

Usare disegni controllati con l’ala corta più critica, la minima distanza foro-piega e le superfici finite. Un provino rettangolare generico raramente rivela i vincoli di un inverter compatto.

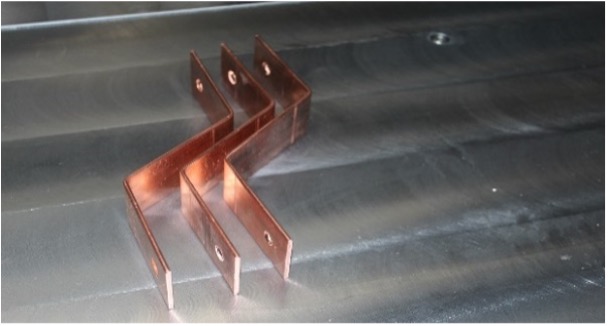

Controllare ritorno elastico e geometria in base al materiale

Il ritorno elastico varia con lega, stato, spessore, direzione di laminazione, raggio, utensile e lubrificazione. Una ricetta CNC memorizzata riduce le regolazioni manuali, ma va definita sul materiale di produzione e ricontrollata al variare di lotto o geometria.

Per ogni famiglia documentare revisione e lotto, utensile e orientamento, angolo programmato e misurato, compensazione, lunghezza ali, ingombro, segni visibili, bordo e metodo di misura.

La qualità del contatto non si deduce dal solo angolo. Planarità, posizione dei fori, bava, rivestimento, pulizia e coppia di serraggio sono controlli distinti. Un pezzo esteticamente corretto non dimostra sovratemperatura, tenuta dielettrica o durata.

Scegliere se combinare o separare le operazioni

Una stazione 3 in 1 può servire per prototipi e lotti variabili quando punzonatura, cesoiatura e piegatura devono stare in poco spazio. Una punzonatrice-cesoia dedicata è più adatta a famiglie stabili con molte forature. Una piegatrice separata protegge la capacità quando la punzonatura è satura o servono utensili speciali.

Mappare carico, programmazione, set-up, punzonatura, taglio, piegatura, controllo e trasferimento. L’architettura migliore elimina il vincolo misurato senza crearne un altro; la frequenza di colpi non è un modello di capacità.

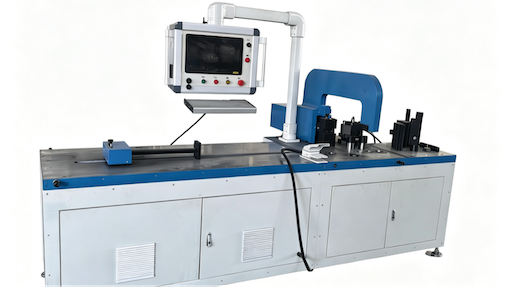

La piegatrice servo-idraulica DHAC-BB-H dichiara 400 kN, ripetibilità dell’asse Y di ±0,02 mm e precisione di piega di ±0,2°, con utensili per pieghe piane, verticali, a torsione e a U compatta. Sono dati di preselezione: materiale, sezione, direzione e ala minima vanno confermati in prova.

Proteggere contatti e superfici finite

Le sbarre possono arrivare nude, rivestite, mascherate o isolate. Definire lo stato in cui avviene ogni lavorazione. Punzonare o piegare una superficie finita può introdurre segni, cricche o contaminazione se utensili, appoggi e movimentazione sono stati sviluppati soltanto sul rame nudo.

Il piano di accettazione deve indicare zone di contatto utensile, film o separatori, limiti di segno e bava, pulizia, confezionamento tra fasi e criteri di scarto per danni a rivestimento o isolamento.

Se in selezione non sono disponibili campioni finiti, registrare la limitazione. Il risultato sul materiale nudo non va esteso al conduttore finito senza un’altra prova.

Provare il ciclo produttivo completo

Una prova rappresentativa comprende carico, richiamo programma, azzeramento, scelta utensile, regolazione del primo pezzo, lavorazione, scarico e controllo. Con più macchine vanno inclusi trasferimenti e attese.

Registrare pezzi accettati e interventi dell’operatore. Con mix variabile, aggiungere il tempo per installare gli utensili e approvare il primo pezzo successivo. Questi dati sono più utili per capacità e organico di un numero teorico di colpi o pieghe al minuto.

Confine dell’accettazione: le prove CNC approvano la sola fabbricazione. Il costruttore dell’inverter deve definire e completare le verifiche elettriche, termiche, ambientali e di sicurezza del prodotto finito.

Preparare un FAT per le sbarre dell’inverter

Il FAT deve usare disegni approvati e materiale rappresentativo. Il verbale comprende:

1. codice, revisione e riferimento al certificato materiale;
2. identificazione di macchina, programma e utensili;
3. posizione fori, angolo, lunghezza ali e ingombro;
4. planarità, bava, segni e stato di rivestimento o isolamento;
5. approvazione del primo pezzo e tempo del lotto;
6. non conformità, correzioni e decisione finale;
7. backup programmi, addestramento e controlli di manutenzione.

Si crea così un passaggio chiaro tra progettazione, fabbricazione e controllo, mantenendo distinta la capacità della macchina dalla certificazione di prodotto.

Prima dell’offerta inviare da tre a cinque pezzi rappresentativi, specifiche dei materiali, volumi e sequenza prevista. La soluzione per sbarre fotovoltaiche e rinnovabili aiuta a definire quali operazioni appartengono alla cella CNC e quali restano a montaggio e validazione.
