محطات صناعية للتخريم والثني والقص
معدات CNC لتجهيز قضبان التوصيل للوحات التوزيع والبنية التحتية للطاقة والقضبان الصلبة في المركبات الكهربائية. قارن قدرات الماكينات المنشورة، ثم تحقق من نتائج التموضع والثني والقص باستخدام رسوماتك أثناء اختبار FAT.
تتحكم ماكينة CNC لقضبان التوصيل في عملية واحدة أو أكثر لتحويل قضبان النحاس أو الألومنيوم إلى موصلات كهربائية: تخريم الثقوب والقص والثني. يعتمد اختيار المنصة المناسبة على أكبر أبعاد للقضيب، وسماحيات الثقوب والزوايا المطلوبة، ومزيج القطع اليومي، والإنتاج المستهدف، والحاجة إلى تنفيذ عدة عمليات في الوقت نفسه. تقدم DH CNC محطة متخصصة للتخريم والقص، ومركز ثني سيروهيدروليكي، وماكينة تجهيز مدمجة 3 في 1.
تتطلب ماكينات CNC التقليدية ذات الهيكل المنفصل محاذاة مكلفة في الموقع، وتنتج هدرًا كبيرًا من النحاس، وتستلزم فترات طويلة لتدريب المشغلين. صُممت معداتنا لمعالجة قضبان التوصيل للتخلص من كل هذه المشكلات.
يجب إعادة فحص الماكينة المجمّعة من إطارات منفصلة بعد النقل، لأن المحاذاة تؤثر في مواضع الثقوب وتطابق الأجزاء عند التجميع اللاحق.
شحن بهيكل موحد مُعاير مسبقًا
تُشحن الماكينة كمنصة مجمّعة بعد فحوصات ما قبل التسليم. وتظل التسوية النهائية وقياسات القبول جزءًا من خطة الاستلام في موقع العميل.
قد يترك توزيع القطع يدويًا بقايا قصيرة لا تصلح للعمل التالي. ويتوقف الهدر على مزيج القطع الفعلي وهامش التثبيت وطول القضيب.
تحسين توزيع القطع وتسجيل استغلال الخامة لكل مشروع
قارن مخططات التوزيع التي يولدها البرنامج بخط أساس خاص بالمشتري، وسجّل البقايا القابلة لإعادة الاستخدام. لا تُذكر الوفورات إلا بعد تجربة برسومات تمثل الإنتاج الفعلي.
يؤدي إدخال الإحداثيات وحساب أطوال الثني يدويًا إلى أخطاء إعداد يمكن تجنبها عند تغيير الرسومات أو سماكة الخامة.
برمجة انطلاقًا من الرسومات
أكد صيغ الملفات المدعومة عند طلب عرض السعر، وتحقق من سير العمل أثناء FAT باستخدام رسومات المشتري وأدواته ومقاسات خاماته.
ثلاث ماكينات CNC لقضبان التوصيل بمعايرة مصنع، من مصانع لوحات التوزيع عالية الإنتاج إلى الورش المدمجة. تُشحن جميعها بمعايرة مسبقة على هياكل أحادية الكتلة.
إنتاج لوحات المفاتيح الكهربائية بكميات كبيرة تحسين توزيع القطع لكل مشروع مع تقارير قابلة للقياس عن استغلال الخامة
تصنيع دقيق للمركبات الكهربائية وشبكات الطاقة تعويض تلقائي للارتداد المرن
الورش الصغيرة والمتوسطة تشغيل متزامن بواسطة 3 مشغلين
قارن بين ماكينات CNC الثلاث لمعالجة قضبان التوصيل من حيث القوة الاسمية والدقة وسعة التشغيل والتطبيقات الأنسب.
| المواصفة | DHCNC-BP-60 | DHAC-BB-H | DH303-8P |
|---|---|---|---|
| التجهيز للشحن | مجمّعة؛ تُفحص المحاذاة قبل الشحن | منصة ثني مجمّعة | مركز عمل مجمّع بثلاث محطات |
| القوة الاسمية | 600 kN | 400 kN | 350 kN (لكل محطة) |
| أقصى مقاس (العرض × السماكة) | 200 × 15 mm | 250 × 16 mm | 160 × 15 mm |
| الدقة المعلنة | ±0.20 mm/m في تباعد الثقوب | ±0.2° في زاوية الثني | ±0.5° في زاوية الثني |
| النظام الهيدروليكي | نظام صمامات تناسبية | تحكم مؤازر تناسبي بحلقة مغلقة | 3 مضخات ومحركات مستقلة |
| الاستخدام الأنسب | إنتاج لوحات المفاتيح الكهربائية بكميات كبيرة | بطاريات المركبات الكهربائية وشبكات الطاقة | الورش الصغيرة وأعمال الصيانة |
| النطاق السعري | تواصل لطلب عرض سعر | تواصل لطلب عرض سعر | تواصل لطلب عرض سعر |
تدعم معداتنا CNC لمعالجة قضبان التوصيل عمليات تصنيع أساسية في البنية التحتية الكهربائية عالية الجهد والطاقة المتجددة ووسائل النقل المتقدمة.
تخريم وقص قضبان النحاس بكميات كبيرة للوحات المفاتيح منخفضة ومتوسطة وعالية الجهد. أنماط ثقوب دقيقة وتشكيلات قوالب مخصصة لتركيب قواطع الدائرة.
ثني وتصنيع قضبان التوصيل ذات المقاطع الكبيرة للمحطات الفرعية ووصلات نقاط تفرع المحولات وتجميعات لوحات التوزيع. تعالج قضبان نحاس بمقاسات تصل إلى 200×15mm.
ثني دقيق لقضبان التوصيل باستخدام CNC بدقة ±0.2° لوصلات حزم بطاريات المركبات الكهربائية ووحدات التحكم بالمحركات وقضبان توصيل البنية التحتية للشحن.
أنظمة قضبان توصيل مخصصة لوحدات توزيع الطاقة PDU ومفاتيح تجاوز وحدات UPS ولوحات توزيع الطاقة عالية الكثافة في مراكز البيانات، حيث يلزم ثبات الجودة في الإنتاج واسع النطاق.
تعرّف على خطوات التجميع الفعلية وفحص أنظمة التحكم والاختبارات الوظيفية والتغليف للتصدير قبل اعتماد الماكينة للشحن.
تتحقق الفحوصات الفعلية في المصنع من هندسة الهيكل ووسائل الحماية ومسافات الخلوص اللازمة للتركيب قبل التغليف.
يتحقق المشغلون من إعدادات البرنامج ومنطق التموضع ومراجع الأدوات على واجهة التحكم الفعلية.
تُفحص مناضد التغذية CNC والمشابك ومواضع التخريم على الماكينات الفعلية قبل الشحن.
تسجّل خطة التغليف وسائل الحماية من الرطوبة والقطع المنفصلة ونقاط الرفع وعلامات الصناديق وفق مسار الشحن المتفق عليه.
هندسة هيدروليكية بمكونات مورّدة عالميًا، ومعايرة للمحركات وفق شبكة الكهرباء، وتشخيص عن بُعد؛ لهذه الأسباب يختار مصنعو لوحات المفاتيح الكهربائية حول العالم معدات DH CNC لمعالجة قضبان التوصيل.
يستخدم طراز DH303-8P دوائر هيدروليكية مستقلة للتخريم والقص والثني. ويمكن للمشتري إدراج اختبار تشغيل متزامن ضمن FAT للتحقق من تفاعل المحطات خلال دورة العمل المخطط لها.
يُجمّع الهيكل والأسطوانات وأعمدة التوجيه ومسارات الثني في نظام ماكينة واحد. تُفحص الأبعاد الهندسية والمحاذاة قبل الشحن، وينبغي إعادة فحصها بعد النقل والتسوية والتشغيل الأولي.
يمكن لقوائم المكونات الواردة في عرض السعر تحديد العلامات التجارية لوحدات PLC/HMI والمكونات الهيدروليكية والأدلة والمكونات الكهربائية حسب الطراز. وينبغي للمشتري اعتماد البدائل وتأكيد توافر أرقام القطع المحددة في طلبه محليًا.
يمكن تهيئة التشخيص عن بُعد إذا كان الطراز وسياسة تقنية المعلومات لدى المشتري يسمحان بذلك. وتُحدَّد طريقة الوصول وساعات التغطية وصلاحيات البيانات ومسؤولية تصعيد المشكلات في مستندات المشروع.
من إرسال رسومات CAD إلى التسليم وفق FOB أو CIF أو DAP في مصنعك، تغطي عمليتنا المكونة من 4 خطوات المراجعة الفنية ومعايرة الجهد والتغليف للتصدير والتخليص الجمركي.
أرسل رسومات الخزائن بصيغة STEP/DXF. نقيّم المسافات بين العِدَد وقوة الأسطوانات وحدود توزيع القطع.
أكد جهد التغذية وترددها، ثم اتفق على الحمل والعِدَد وقطع الاختبار وقياسات القبول قبل الإنتاج.

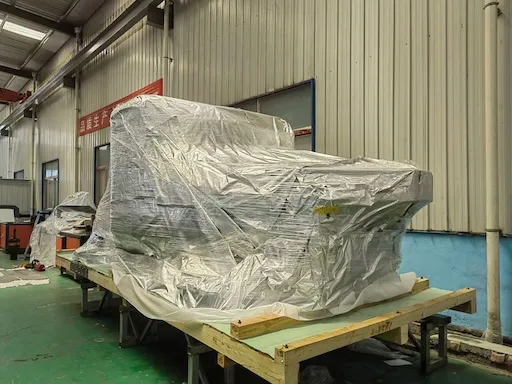

إغلاق بتفريغ الهواء داخل أكياس حاجزة مضادة للصدأ. صناديق خشبية للتصدير معززة بالفولاذ ولا تتطلب التبخير.
وثّق شرط Incoterm المختار ونطاق التغليف ونقطة التسليم والطرف المسؤول عن التخليص والرسوم الجمركية والنقل الداخلي.
تسليمات فعلية لماكينات CNC لمعالجة قضبان التوصيل إلى مصنعي لوحات المفاتيح الكهربائية ومنشآت شبكات الطاقة والمصانع حول العالم.
380V / 50Hz / 3 أطوار | 3 مضخات مستقلة | رفع برافعة ذات قدرة كبيرة
380V / 50Hz / 3 أطوار | برج من 8 محطات | رفع الصندوق برافعة
440V / 60Hz / 3 أطوار | توزيع قطع 3D | استيراد مباشر لملفات CAD
380V / 60Hz / 3 أطوار | قوة قص 600kN | صمامات تناسبية
400V / 60Hz / 3 أطوار | معايرة مسبقة على 60Hz | تغليف مفرغ من الهواء للحماية من الرطوبة
400V / 50Hz / 3 أطوار | تحكم جاهز للتشغيل | صندوق تصدير محكم الإغلاق
يخضع كل هيكل لدورات إجهاد للتحقق من هندسته الإنشائية في مصنعنا بجينان. تصل الماكينات جاهزة لبدء الإنتاج فورًا.
تُفحص الخطوط الهيدروليكية والمضخات والأسطوانات وفق خطة الاختبار المسجلة للماكينة. ويجب إدراج أي مدة اختبار أو دورة تحميل خاصة بالمشتري في مواصفات FAT.
تصنيع ضمن نظام معتمد لإدارة الجودة، مع نقاط فحص موثقة في كل مرحلة من مراحل التجميع.
إجابات عن الأسئلة الشائعة المتعلقة بمواصفات ماكينات CNC لقضبان التوصيل والشحن وخيارات الجهد والضمان وزيارات المصنع.
تحليلات هندسية معمقة ومعايير شراء B2B وأدلة لمعالجة النحاس مباشرة من ورشة التجميع في جينان، لمساعدة مسؤولي المشتريات الهندسية على تقييم الأنظمة.
خطط لنماذج أولية لقضبان توصيل رفوف AI بعد OCP 2026: ثبّت واجهات الموصل والتركيب، وحدد قبول العينات، وأطلق أدوات الإنتاج على مراحل.
قارن تغيير تجهيز ماكينة قضبان التوصيل باستخدام انتقالات عمل كاملة، واعتماد القطعة الأولى، ومثال زمني قائم على الطلبات، بدلاً من ادعاءات سرعة الدورة المنفردة.
اختبر برنامج ماكينة قضبان التوصيل بملفات DXF الخاصة بك. تحقق من الوحدات وتعيين الأدوات وحقوق الترخيص واستعادة النسخ الاحتياطي قبل قبول المعدات.
متصل وجاهز لمراجعة مخططات CAD بصيغ DXF/STEP
